Centerless Grinding Machine(无心磨床)
无心磨床作为精密磨削圆柱形工件外圆的机械、广泛应用于汽车产业及电器、电子、家电产业等多个领域。
与外圆磨床的不同点是不支持弓箭的中心磨削。
与外圆磨床的不同点是不支持弓箭的中心磨削。

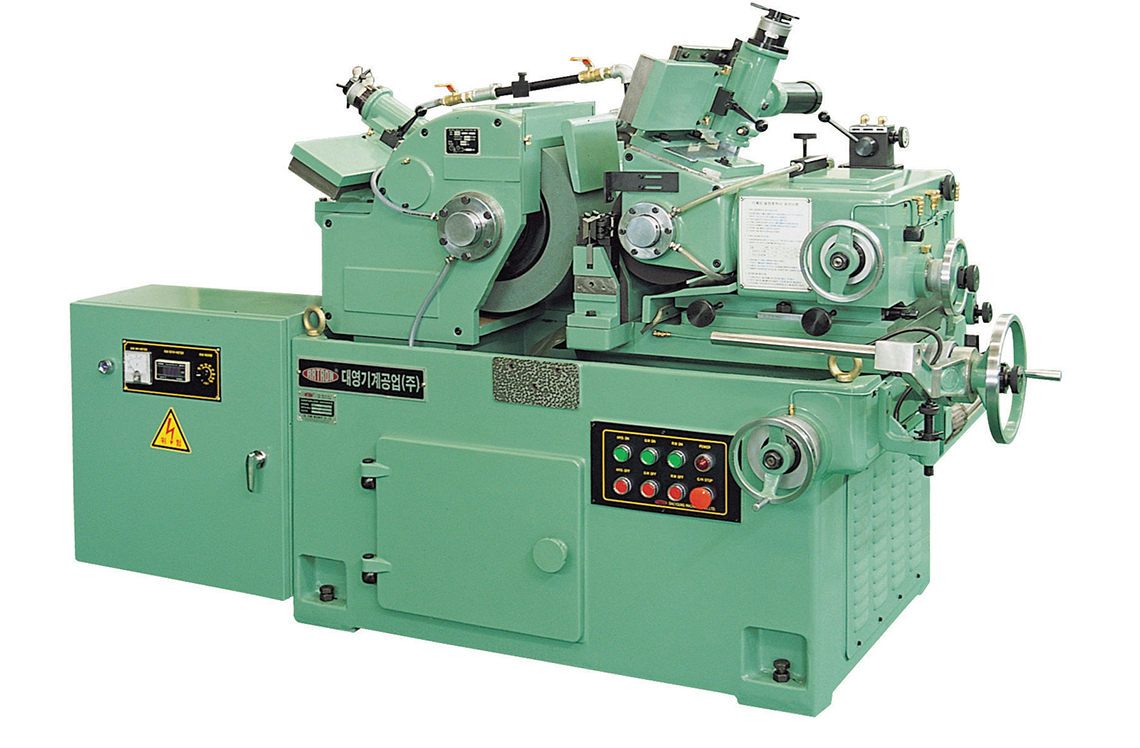

DC-18 CENTERLESS GRINDING MACHINE

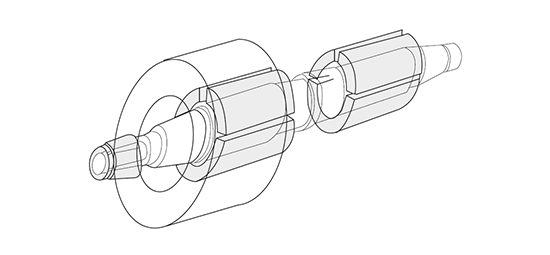

主轴及轴承
- 砂轮主轴用3支轴承支撑而增强了轴刚性。
- 使用动压油膜轴承增强了坚固的轴承刚性及振动减少效果，
优化了强力磨削及精密磨削。
进给装置及导轮架水平面内回转装置
- 用下进给装置和上进给装置分别独立执行砂轮架进给和
导轮架进给。
- 因有粗进给手轮及微量进给手轮和进给螺丝的间隙调整装置，
所以可以实现精密的进给调整。
- 下滑板导轨采用Λ形精密制作，维持长时间的精度。

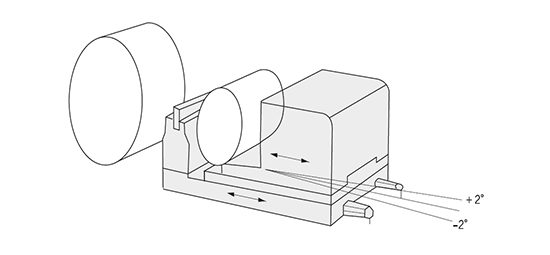

- 作为可水平回转±5°导轮架的回转装置，调整导轮架轴的
平行度和锥角(运转中也可调整)

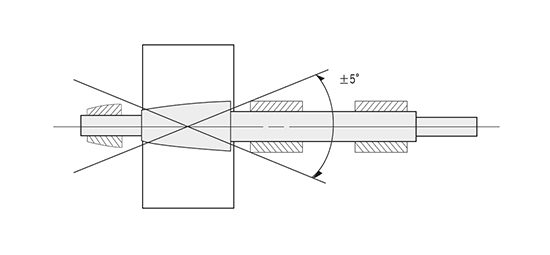

导轮架垂直面内回转装置
- 导轮架可垂直回转到±5°，因此工件通过速度范围宽
- 在横进给磨削时的基准位置调整中非常有用
| 项目 | 规格 |
|---|---|
| Grinding capacity (Special) | Ø1mm~Ø40mm(Ø25mm~Ø100mm) |
| Grinding wheel(Diameter×Width×Bore) | Ø455×205×Ø228.6mm |
| Regulating wheek(Diameter×Width×Bore) | Ø255×205×Ø111.2mm |
| R.P.M of grinding wheel | 1,500 R.P.M. (2,000 m/min) |
| R.P.M of regulating wheel | 10~308 R.P.M. (Stepless) |
| Motor for grinding wheel spindle | Standard 11kw(15HP)×4P |
| Motor for regulating wheel spindle | 1.5kw(2HP)×4P |
| Tilting angle of regulanting wheel | ±5° |
| Swivelling angle of regulanting wheel | ±2° |
| Floor space | 2,300mm×2,200mm |
| Net weight | 3,000kg |
