Centerless Grinding Machine(无心磨床)
无心磨床作为精密磨削圆柱形工件外圆的机械、广泛应用于汽车产业及电器、电子、家电产业等多个领域。
与外圆磨床的不同点是不支持弓箭的中心磨削。
与外圆磨床的不同点是不支持弓箭的中心磨削。

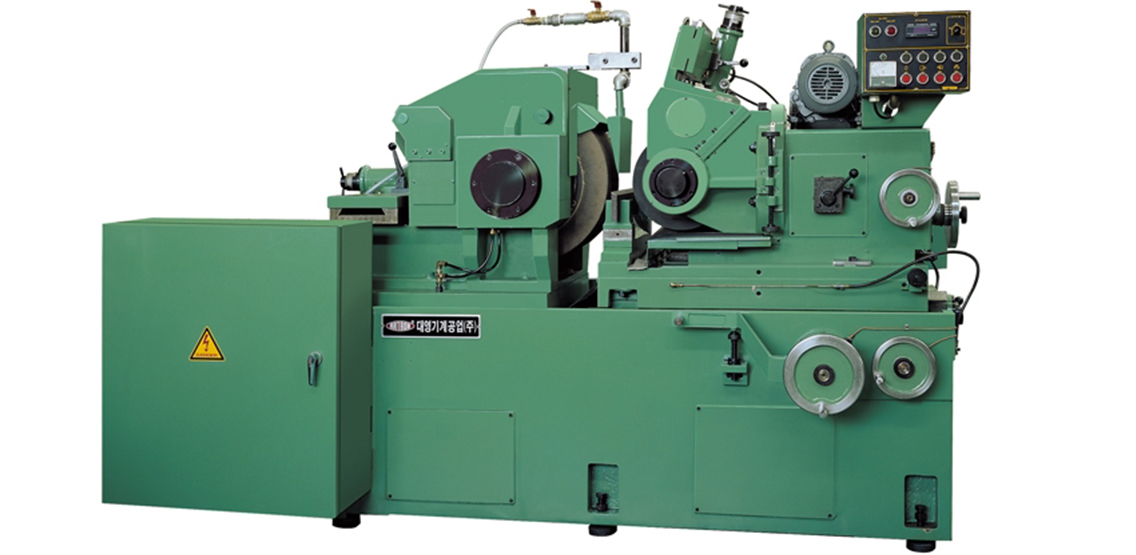

DC-24BG,DC-24BG40 Dual Support Spindle System
特点
- 高精度、高效率、强力磨削用大型无心磨床。
- 超刚性结构的床体。

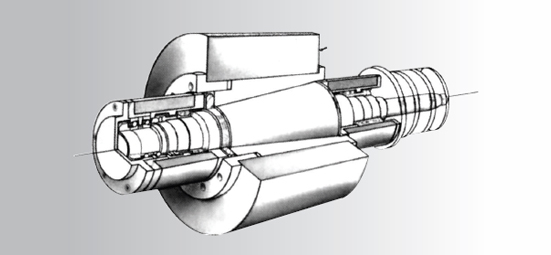

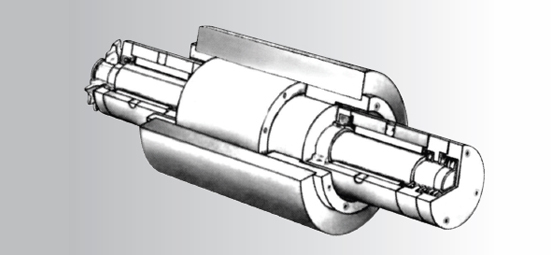

- 砂轮轴和导轮轴都是双支撑结构。
- 使用了超精度级锥形滚株轴承及径向止推滚珠轴承。
- 采用强制喷射式润滑方式，保障了精度和长寿命。
- 因在下滑板上使用精度级强力球螺丝，所以在强力磨削时也能实现高精度级的进给。
| SPECIFICATIONS |
|---|
| Grinding capacity |
| Grinding wheel(Diameter×Width×Bore) |
| Regulating wheel(Diameter×Width×Bore) |
| R.P.M of grinding wheel |
| R.P.M of regulating wheel |
| Motor for grinding wheel spindle |
| Motor for regulating wheel spindle |
| Tilting Angle of regulating wheel |
| Swivelling Angle of regulating Wheel |
| Floor space(Approx) |
| Net weight(Approx) |
| DC-24BG |
|---|
| Ø2~Ø160mm |
| Ø610×305×Ø304.8mm |
| Ø355×305×Ø203.2mm |
| 1,250 R.P.M. (2,400 m/min) |
| Stepless 10~190 R.P.M |
| 22kw(30HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,600mm×2,700mm |
| 6,500kg |
| DC-24BG40 |
|---|
| Ø2~Ø160mm |
| Ø610×405×Ø304.8mm |
| Ø355×405×Ø203.2mm |
| 1,250 R.P.M. (2,400 m/min) |
| Stepless 10~190 R.P.M |
| 37kw(50HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,600mm×2,700mm |
| 7,500kg |
