Centerless Grinding Machine
Center Grinding Machine은 원통형소재의 외경을 정밀하게 연마하는 기계로 자동차 산업 및 전기, 전자,가전산업 등 전 분야에 걸려서 다양하게 사용되는 장비입니다.
가공물의 Center를 지지하지 않고 연마하는 것이 원통연마기와 다른 점입니다.

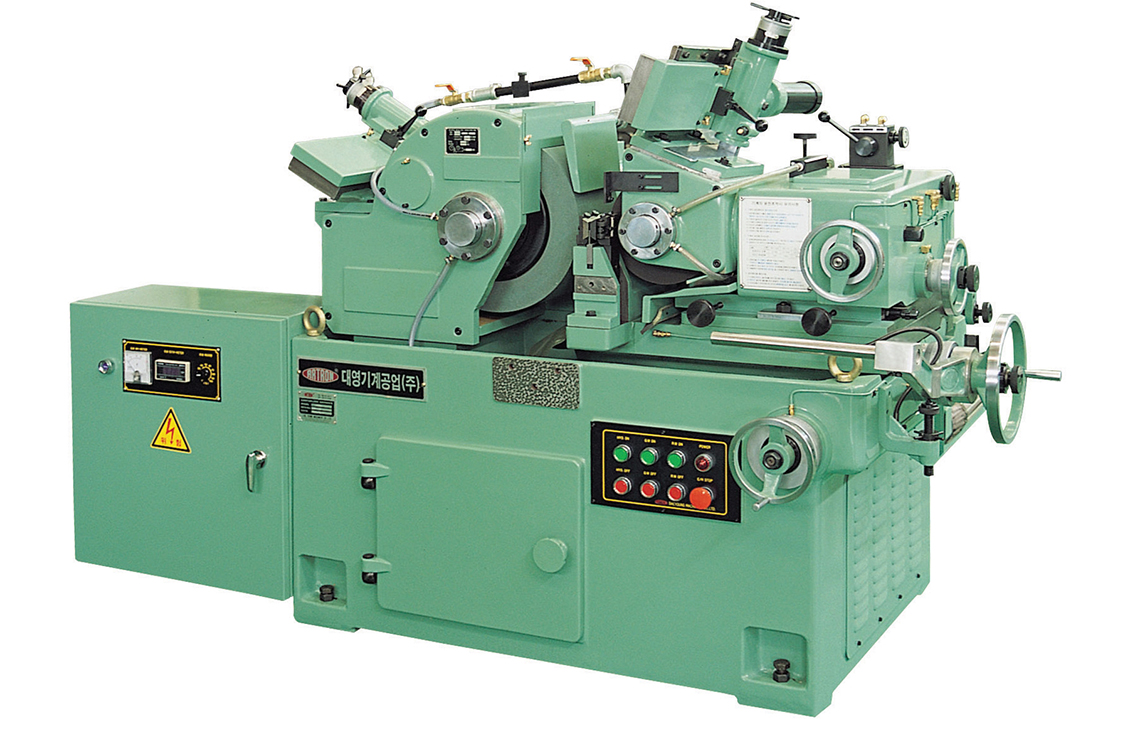

DC-18 CENTERLESS GRINDING MACHINE

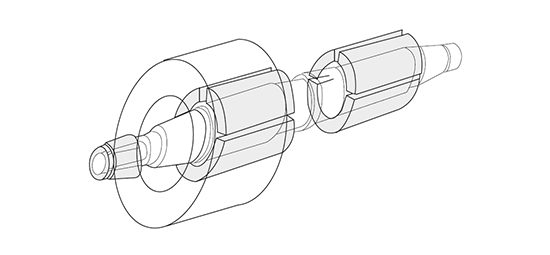

스핀들 및 베어링
· 지석축을 주축대 및 축단의 3개 베어링으로 지지하여 축강성 증대
· 동유압베어링을 사용하여 견고한 베어링 강성 및 진동 감쇄효과 증대,
강력연삭 및 정밀연삭에 우수
이송장치 및 수평장치
· 하부이송장치와 상부이송장치가 각각 연삭대 이송과 조정차 이송을 독립적으로
실행
· 이송장치의 황이송 및 미소이송핸들과 이송나사의 백래시 조정장치는 정밀한
이송조정을 가능하게 함
· 하부 슬라이드 안내면은 복수산형으로 정밀 제작하여 장기간 정밀도를 유지

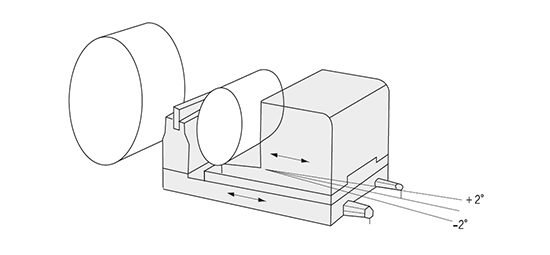

· 수평 ±5°까지 선회할 수 있는 조정차 선회장치로 조정차축의 평행도와 테이퍼각
조정(운전 중 조정도 가능).

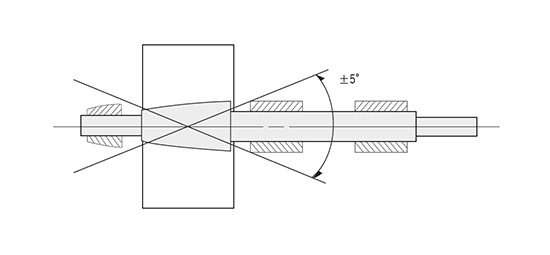

조정자 반전장치
· 조정차를 수직으로 ±5°까지 선회할 수 있어 작업물 통과 속도 범위가 넓음
· 정지 작업시의 기준위치설정에 매우 유용
| 항목 | 사양 |
|---|---|
| Grinding capacity (Special) | Ø1mm~Ø40mm(Ø25mm~Ø100mm) |
| Grinding wheel(Diameter×Width×Bore) | Ø455×205×Ø228.6mm |
| Regulating wheek(Diameter×Width×Bore) | Ø255×205×Ø111.2mm |
| R.P.M of grinding wheel | 1,500 R.P.M. (2,000 m/min) |
| R.P.M of regulating wheel | 10~308 R.P.M. (Stepless) |
| Motor for grinding wheel spindle | Standard 11kw(15HP)×4P |
| Motor for regulating wheel spindle | 1.5kw(2HP)×4P |
| Tilting angle of regulanting wheel | ±5° |
| Swivelling angle of regulanting wheel | ±2° |
| Floor space | 2,300mm×2,200mm |
| Net weight | 3,000kg |
