Centerless Grinding Machine
Center Grinding Machine은 원통형소재의 외경을 정밀하게 연마하는 기계로 자동차 산업 및 전기, 전자,가전산업 등 전 분야에 걸려서 다양하게 사용되는 장비입니다.
가공물의 Center를 지지하지 않고 연마하는 것이 원통연마기와 다른 점입니다.

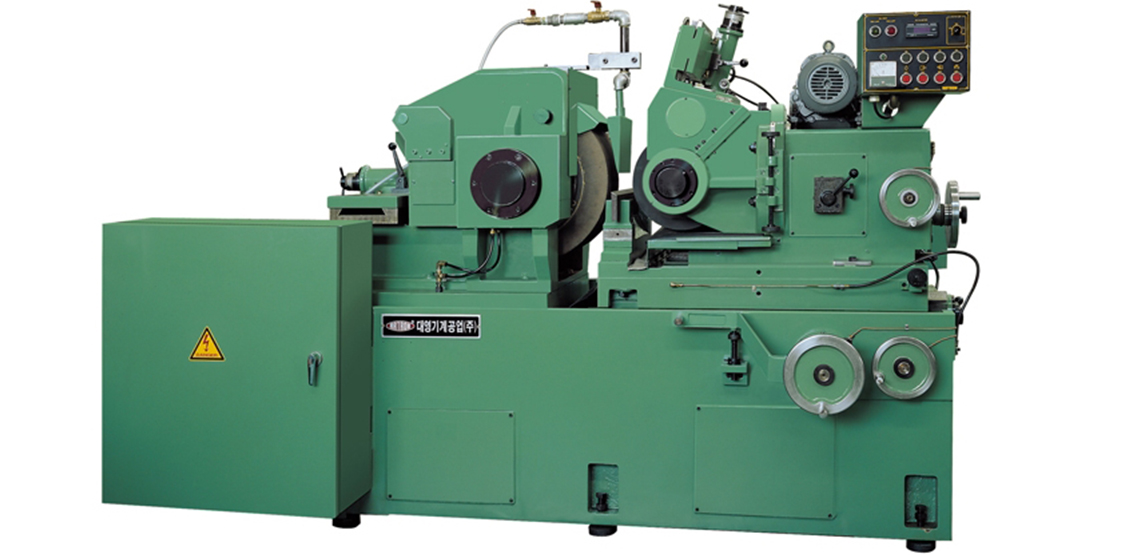

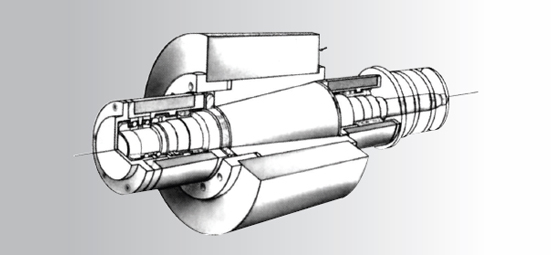

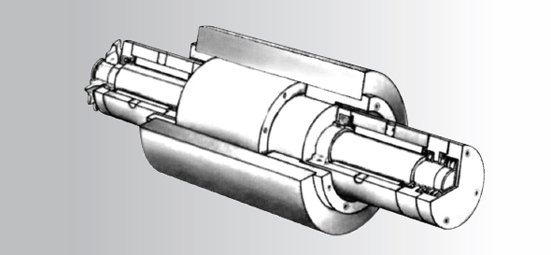

DC-24BG,DC-24BG40 Dual Support Spindle System
특징
· 고정도, 고능률, 중절삭용 대형 센타레스 연삭기
· 초강성구조의 베드
· 연삭 조정 양축을 완전 양단지지
· 특수 정밀급 테이퍼롤러 베어링 및 앵귤러 볼베어링을 최적의 예압으로 조립
· 강제분사식 윤활 방식을 채택하여 정밀도와 긴수명 보장
· 하부 슬라이드에 정밀급 강력 볼스크류를 사용하여 중절삭에도 정밀한 이송 가능
| SPECIFICATIONS |
|---|
| Grinding capacity |
| Grinding wheel(Diameter×Width×Bore) |
| Regulating wheel(Diameter×Width×Bore) |
| R.P.M of grinding wheel |
| R.P.M of regulating wheel |
| Motor for grinding wheel spindle |
| Motor for regulating wheel spindle |
| Tilting Angle of regulating wheel |
| Swivelling Angle of regulating Wheel |
| Floor space(Approx) |
| Net weight(Approx) |
| DC-24BG |
|---|
| Ø2~Ø160mm |
| Ø610×305×Ø304.8mm |
| Ø355×305×Ø203.2mm |
| 1,250 R.P.M. (2,400 m/min) |
| Stepless 10~190 R.P.M |
| 22kw(30HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,600mm×2,700mm |
| 6,500kg |
| DC-24BG40 |
|---|
| Ø2~Ø160mm |
| Ø610×405×Ø304.8mm |
| Ø355×405×Ø203.2mm |
| 1,250 R.P.M. (2,400 m/min) |
| Stepless 10~190 R.P.M |
| 37kw(50HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,600mm×2,700mm |
| 7,500kg |
