DC-24HS, DC-24HS25

Centerless Grinding Machine
Center Grinding Machine은 원통형소재의 외경을 정밀하게 연마하는 기계로 자동차 산업 및 전기, 전자,가전산업 등 전 분야에 걸려서 다양하게 사용되는 장비입니다. 가공물의 Center를 지지하지 않고 연마하는 것이 원통연마기와 다른 점입니다.
DC-24HS,DC-24HS25   HYDROSTATIC BEARING TYPE

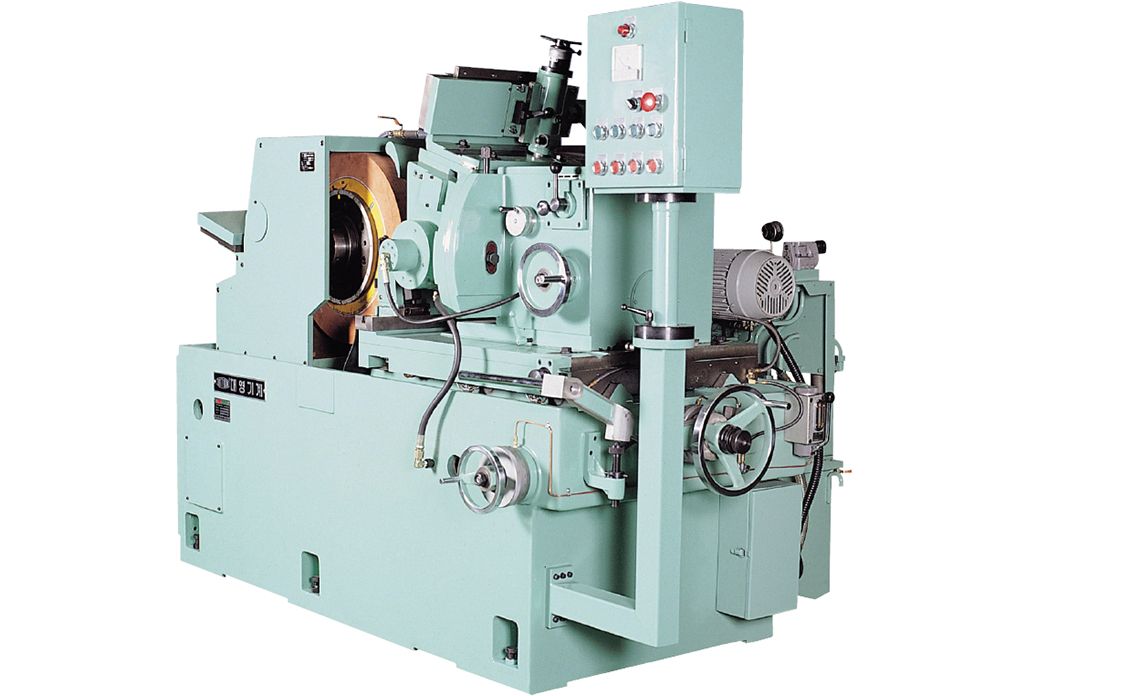

DC-24HS_Main
특징
· 초정밀 고속 Centerless Grinding Machine
· 정압베어링(Hydrostatic Bearing) 사용
· 고속연삭 - 2,700m/min로 높아진 연삭지석의 주속
· 정밀연삭 - 탁월한 베어링 강성 및 높은 회전정도
· 중연삭 - 탁월한 축강성으로 중연삭에도 효과적
정압베어링(Hydrostatic Bearing) 사용
· 축 주위에 배열된 정압베어링 오일 포켓에 일정압력의 오일을 공급하면 축은
  오일압력에 의해 축 중심에 위치하게 됨
· 외부부하에 대해 축을 중심으로 유지시키는 능력이 탁월
· 강력한 축강성과 탁월한 회전정도
· 축과 베어링이 접촉하지 않으므로 축 마모가 없음
SPECIFICATIONS
Grinding capacity
Grinding wheel(Diameter×Width×Bore)
Regulating wheel(Diameter×Width×Bore)
R.P.M of grinding wheel
R.P.M of regulating wheel
Motor for grinding wheel spindle
Motor for regulating wheel spindle
Tilting Angle of regulating wheel
Swivelling Angle of regulating Wheel
Floor space(Approx)
Net weight(Approx)
DC-24HS
Ø2~Ø100mm
Ø610×205×Ø304.8mm
Ø355×205×Ø177.8mm
1,400 R.P.M. (2,700 m/min)
Stepless 10~190 R.P.M
15Kw(20HP)
1.5kw(2HP)
±5°
±3°
2,700mm×2,600mm
4,500kg
DC-24HS25
Ø2~Ø100mm
Ø610×255×Ø304.8mm
Ø355×255×Ø177.8mm
1,400 R.P.M. (2,700 m/min)
Stepless 10~190 R.P.M
15kw(20HP)
1.5kw(2HP)
±5°
±3°
2,700mm×2,600mm
5,000kg
