CENTERLESS GRINDER MACHINING
センターレス・グラインディング・マシンは、円筒状の素材の外径を精密に研磨する機械で、自動車産業や電気、電子、家電産業など様々な分野にかけて多く使われている機器です。
ワークのセンターを支持せず、研磨することが円筒研削盤と異なる点です。
ワークのセンターを支持せず、研磨することが円筒研削盤と異なる点です。

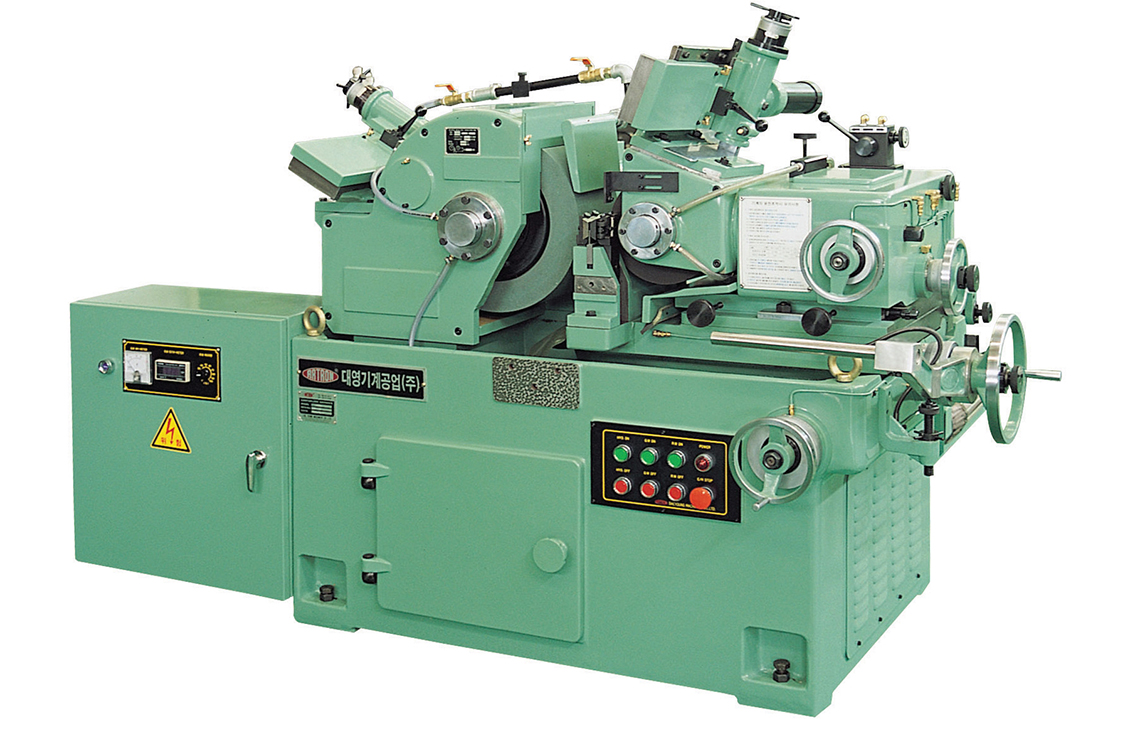

DC-18 CENTERLESS GRINDER MACHINING

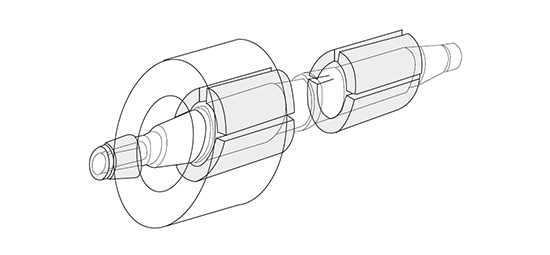

スピンドル及びベアリング
- 砥石軸を主軸台及び軸端の三つのベアリングで支持し軸剛性を増大させる。
- 動油圧ベアリングを使っているため、堅固なベアリング剛性及び振動の減殺効果の増大、強力研削及び精密研削に優れる。

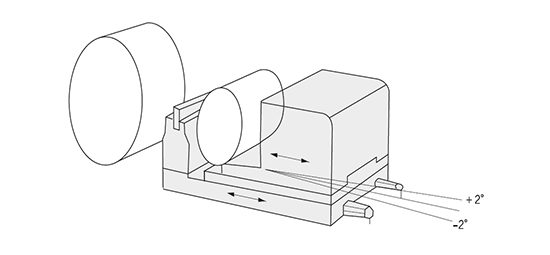

移送装置及び水平旋回装置
- 移送装置の横移送及び微小移送ハンドルと移送ネジのバックラッシュ調整装置は精密な移送調整を可能とする。
- 下部スライドのガイド面は複数ねじ山型で精密製作し長期間に渡って最良の精度を維持できる。
- 水平±5°まで旋回できる調整車旋回装置で、調整車軸の平行度とテーパー角度を調整する。(運転中に調整も可能）

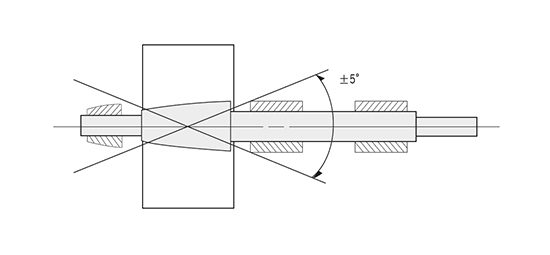

調整車の反転装置
- 調整車を垂直±5°まで旋回できるので、作業物の通過速度の範囲が広い。
- 停止作業時の基準位置設定に特に有用である。
| 項目 | 仕様 |
|---|---|
| Grinding capacity (Special) | Ø1mm~Ø40mm(Ø25mm~Ø100mm) |
| Grinding wheel(Diameter×Width×Bore) | Ø455×205×Ø228.6mm |
| Regulating wheek(Diameter×Width×Bore) | Ø255×205×Ø111.2mm |
| R.P.M of grinding wheel | 1,500 R.P.M. (2,000 m/min) |
| R.P.M of regulating wheel | 10~308 R.P.M. (Stepless) |
| Motor for grinding wheel spindle | Standard 11kw(15HP)×4P |
| Motor for regulating wheel spindle | 1.5kw(2HP)×4P |
| Tilting angle of regulanting wheel | ±5° |
| Swivelling angle of regulanting wheel | ±2° |
| Floor space | 2,300mm×2,200mm |
| Net weight | 3,000kg |
