CENTERLESS GRINDER MACHINING
センターレス・グラインディング・マシンは、円筒状の素材の外径を精密に研磨する機械で、自動車産業や電気、電子、家電産業など様々な分野にかけて多く使われている機器です。
ワークのセンターを支持せず、研磨することが円筒研削盤と異なる点です。
ワークのセンターを支持せず、研磨することが円筒研削盤と異なる点です。

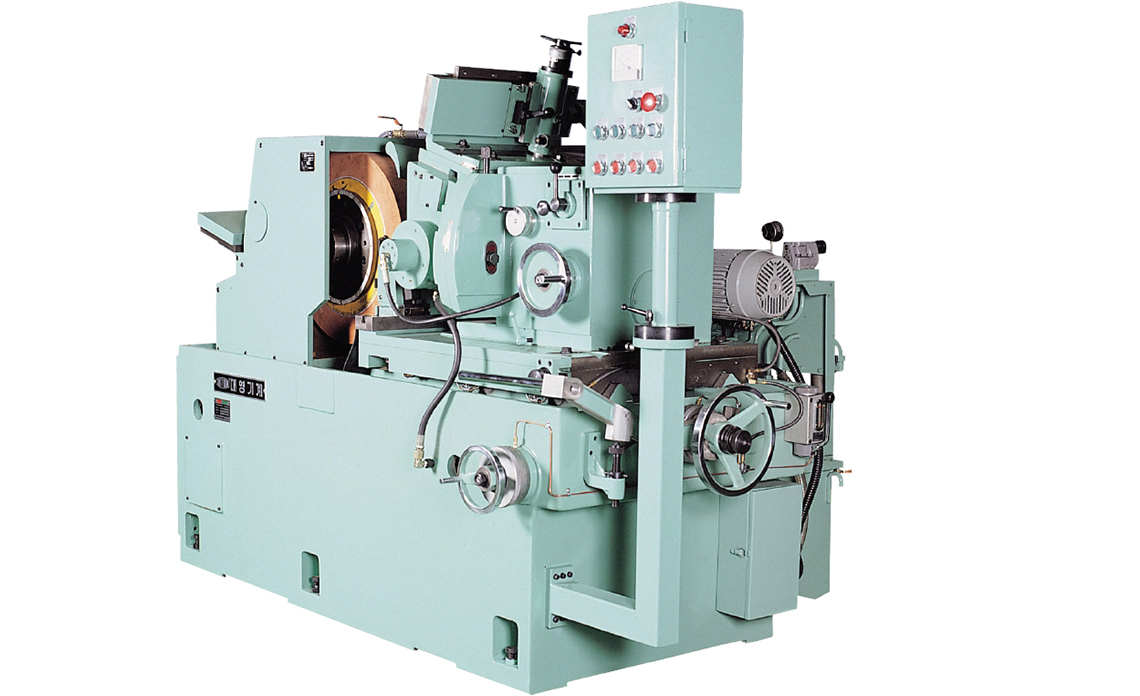

DC-24HS,DC-24HS25 HYDROSTATIC BEARING TYPE
特徴
- 超精密高速センタレス研削盤
- 静圧ベアリング(Hydrostatic Bearing)を使用する。
- 高速研削 － 2,700m/minと高くなった研削砥石の主速。
- 精密研削 － 優れたベアリング剛性及び高回転精度。
- 重研削 － 優れた軸剛性で、重研削にも効果的である
静圧ベアリング(Hydrostatic Bearing)を使用
- 軸の周囲に配列された静圧ベアリングオイルポケットに一定圧力のオイルを供給すると、軸はオイルの圧力によって軸の中心に位置する。
- 外部負荷に対して軸を中心に維持させる能力が優れる。
- 強力な軸剛性と優れた回転精度。
- 軸とベアリングが接触しないため、軸の磨耗がない。
| 仕様 |
|---|
| Grinding capacity |
| Grinding wheel(Diameter×Width×Bore) |
| Regulating wheel(Diameter×Width×Bore) |
| R.P.M of grinding wheel |
| R.P.M of regulating wheel |
| Motor for grinding wheel spindle |
| Motor for regulating wheel spindle |
| Tilting Angle of regulating wheel |
| Swivelling Angle of regulating Wheel |
| Floor space(Approx) |
| Net weight(Approx) |
| DC-24HS |
|---|
| Ø2~Ø100mm |
| Ø610×205×Ø304.8mm |
| Ø355×205×Ø177.8mm |
| 1,400 R.P.M. (2,700 m/min) |
| Stepless 10~190 R.P.M |
| 15kw(20HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,700mm×2,600mm |
| 4,500kg |
| DC-24HS25 |
|---|
| Ø2~Ø100mm |
| Ø610×255×Ø304.8mm |
| Ø355×255×Ø177.8mm |
| 1,400 R.P.M. (2,700 m/min) |
| Stepless 10~190 R.P.M |
| 15kw(20HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,700mm×2,600mm |
| 5,000kg |
