CENTERLESS GRINDER MACHINING
センターレス・グラインディング・マシンは、円筒状の素材の外径を精密に研磨する機械で、自動車産業や電気、電子、家電産業など様々な分野にかけて多く使われている機器です。
ワークのセンターを支持せず、研磨することが円筒研削盤と異なる点です。
ワークのセンターを支持せず、研磨することが円筒研削盤と異なる点です。

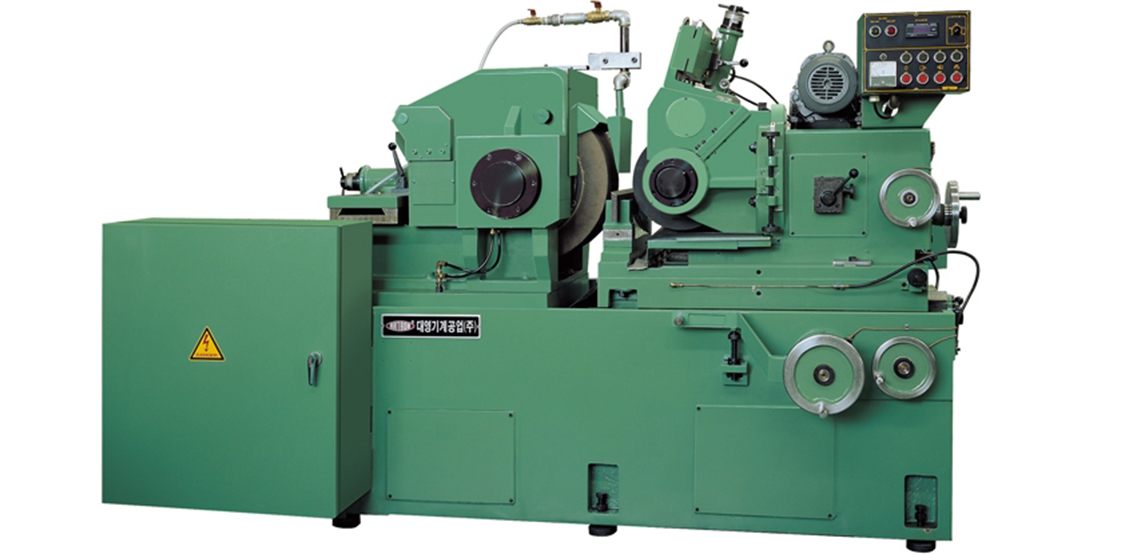

DC-24BG,DC-24BG40 Dual Support Spindle System
特徴
- 高精度、高能率、重切削用の大型センタレス研削盤
- 超剛性構造のベッド。

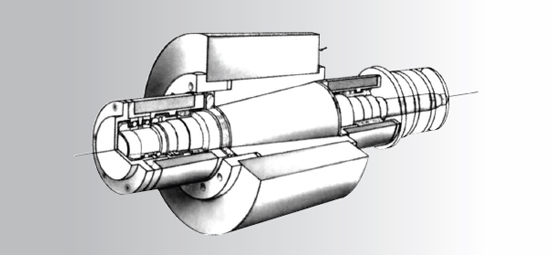

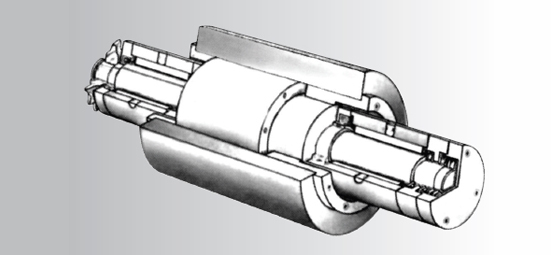

- 研削調整の両軸を完全に両端で支持。
- 特殊の精密級テーパーローラベアリング及びアンギュラボールベアリングを最適の予圧で組み立てる。
- 強制噴射式潤滑方式を採択して精度と長い寿命を保証。
- 下部スライドに精密級の強力ボールスクリューを使用し、重切削においても精密な
移送が可能である。
| 仕様 |
|---|
| Grinding capacity |
| Grinding wheel(Diameter×Width×Bore) |
| Regulating wheel(Diameter×Width×Bore) |
| R.P.M of grinding wheel |
| R.P.M of regulating wheel |
| Motor for grinding wheel spindle |
| Motor for regulating wheel spindle |
| Tilting Angle of regulating wheel |
| Swivelling Angle of regulating Wheel |
| Floor space(Approx) |
| Net weight(Approx) |
| DC-24BG |
|---|
| Ø2~Ø160mm |
| Ø610×305×Ø304.8mm |
| Ø355×305×Ø203.2mm |
| 1,250 R.P.M. (2,400 m/min) |
| Stepless 10~190 R.P.M |
| 22kw(30HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,600mm×2,700mm |
| 6,500kg |
| DC-24BG40 |
|---|
| Ø2~Ø160mm |
| Ø610×405×Ø304.8mm |
| Ø355×405×Ø203.2mm |
| 1,250 R.P.M. (2,400 m/min) |
| Stepless 10~190 R.P.M |
| 37kw(50HP) |
| 1.5kw(2HP) |
| ±5° |
| ±3° |
| 2,600mm×2,700mm |
| 7,500kg |
